- Puntas de dedo visuotáctiles La captación de imágenes visuotáctil en las puntas de los dedos, con 2000 marcadores, registra la textura fina de la superficie y el deslizamiento.
- Matriz de 336 puntos en la palma Una matriz piezorresistiva cartografía la presión en toda la palma de 0 a 20 N con una resolución de 0,01 N y un muestreo a 100 Hz.
- 21 grados de libertad de accionamiento directo Cinco articulaciones en el pulgar y cuatro en cada dedo, cada una con su propio motor reversible, ofrecen un contacto adaptable y una oposición total del pulgar.
- 33 patrones de agarre, 10–150 mm BrainCo indica la puntuación máxima en la prueba de oposición de Kapandji y los 33 agarres de la taxonomía GRASP de Feix, con objetos de 10 mm a 150 mm.
- Agarre de 100 N, 20 kg de carga La mano agarra con al menos 100 N, hace pinza con 25 N y carga 20 kg, o 5 kg con cuatro dedos.
- 500 Hz en tres buses El control de las articulaciones funciona a 500 Hz por EtherCAT, CAN FD o RS-485 con una alimentación de 16–85 V.
- Software de la simulación al robot real Los SDK para Python y C/C++, un controlador para ROS 2 Humble y los modelos URDF, MuJoCo e Isaac Sim se acompañan de demostraciones de aprendizaje por refuerzo, VLA y teleoperación.
Descripción

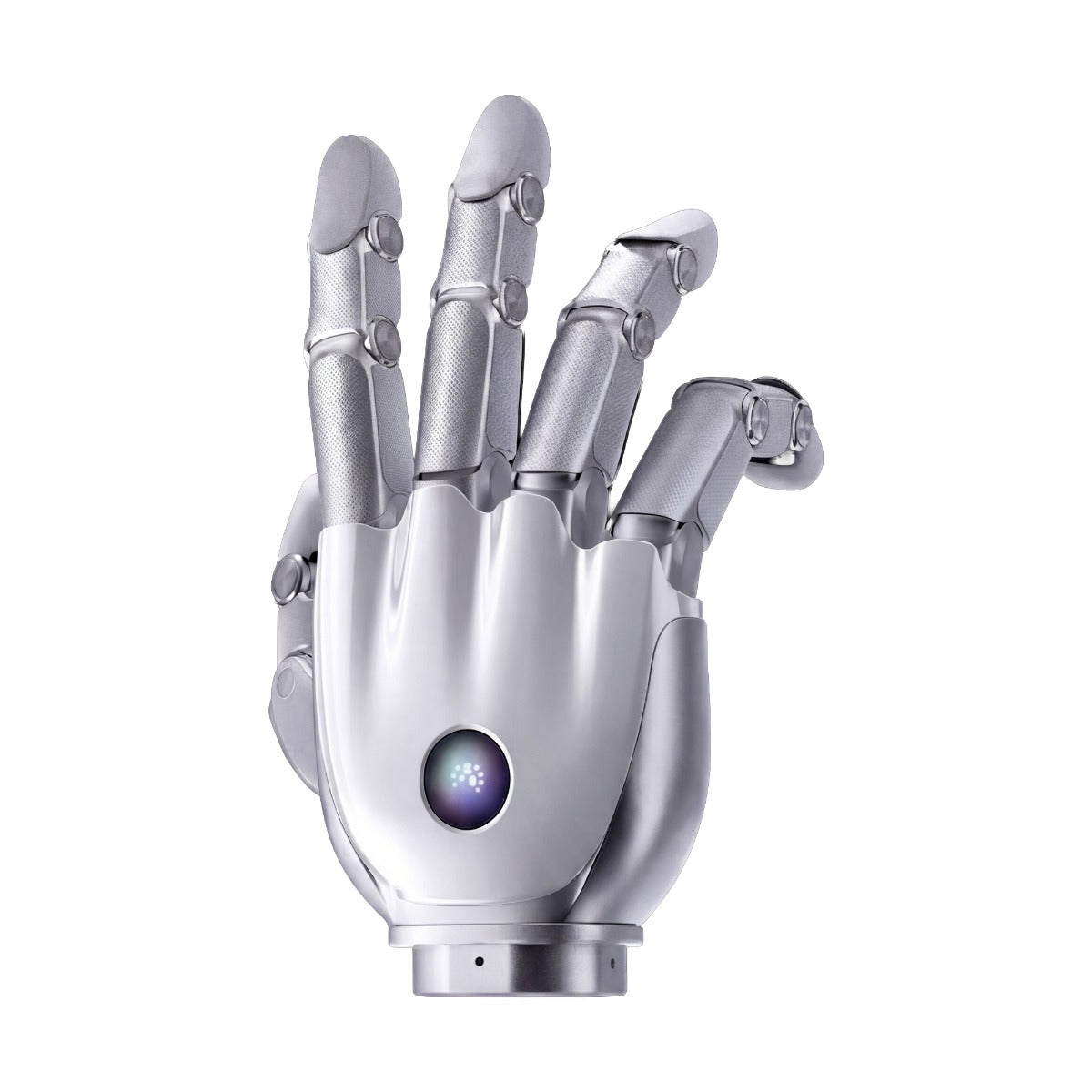

La BrainCo Revo 3-21 V-Touch es la versión visuotáctil de la mano robótica diestra Revo 3 de BrainCo, modelo U21VT, fabricada como mano izquierda o derecha. Es la Revo 3 con más sensores: una matriz de presión piezorresistiva de 336 puntos en la palma y captación de imágenes visuotáctil en las puntas de los dedos, sobre las mismas 21 articulaciones totalmente activas, de accionamiento directo y reversibles que el resto de la gama.
Las dos capas responden a preguntas distintas. La matriz de la palma muestra dónde y con qué fuerza presiona un objeto, de 0 a 20 N con una resolución de 0,01 N; los sensores de las puntas de los dedos captan imágenes de la superficie de contacto mediante 2000 marcadores, que BrainCo utiliza para registrar la textura fina y el deslizamiento. BrainCo presenta esta combinación de matrices en toda la palma y detección visuotáctil en las puntas de los dedos como una primicia en el sector. Se adapta a la investigación en manipulación dentro de la mano, detección de deslizamiento, reconocimiento de materiales y aprendizaje a partir del tacto, donde las imágenes de las puntas de los dedos se convierten en datos de entrenamiento.
Mecánica y eléctricamente coincide con las demás versiones Revo 3: cinco articulaciones en el pulgar y cuatro en cada dedo, al menos 100 N de agarre y 25 N en pinza, 20 kg de carga, 0,33 s de abierta a cerrada, una repetibilidad de 0,1°, 33 patrones de agarre con objetos de 10–150 mm y control a 500 Hz por EtherCAT, CAN FD o RS-485 a 16–85 V. BrainCo la acompaña con SDK para Python y C/C++, un controlador para ROS 2 Humble, modelos URDF, MuJoCo e Isaac Sim y demostraciones abiertas de aprendizaje por refuerzo, VLA y teleoperación.
Si basta con la presión en la palma, la Revo 3-21 Touch (U21T) lleva una matriz de 451 puntos, y la Revo 3-21 Basic (U21) no tiene sensores táctiles. Para un Unitree H2 hay una mano visuotáctil Revo 3 configurada para el H2, y nuestras demás manos robóticas diestras abarcan la Revo 2 y otros fabricantes.
Capacidades clave
- Puntas de dedo visuotáctiles: La captación de imágenes visuotáctil en las puntas de los dedos, con 2000 marcadores, registra la textura fina de la superficie y el deslizamiento.
- Matriz de 336 puntos en la palma: Una matriz piezorresistiva cartografía la presión en toda la palma de 0 a 20 N con una resolución de 0,01 N y un muestreo a 100 Hz.
- 21 grados de libertad de accionamiento directo: Cinco articulaciones en el pulgar y cuatro en cada dedo, cada una con su propio motor reversible, ofrecen un contacto adaptable y una oposición total del pulgar.
- 33 patrones de agarre, 10–150 mm: BrainCo indica la puntuación máxima en la prueba de oposición de Kapandji y los 33 agarres de la taxonomía GRASP de Feix, con objetos de 10 mm a 150 mm.
- Agarre de 100 N, 20 kg de carga: La mano agarra con al menos 100 N, hace pinza con 25 N y carga 20 kg, o 5 kg con cuatro dedos.
- 500 Hz en tres buses: El control de las articulaciones funciona a 500 Hz por EtherCAT, CAN FD o RS-485 con una alimentación de 16–85 V.
- Software de la simulación al robot real: Los SDK para Python y C/C++, un controlador para ROS 2 Humble y los modelos URDF, MuJoCo e Isaac Sim se acompañan de demostraciones de aprendizaje por refuerzo, VLA y teleoperación.
Comprar a través de Robotix Market
Esta unidad se adquiere nueva a través de canales de distribución establecidos y se envía a todo el mundo con la garantía del fabricante. El soporte técnico se coordina con la propia red de servicio del fabricante. El alcance del despliegue, la configuración y las responsabilidades de puesta en marcha se acuerdan como parte del presupuesto — el precio del producto no incluye la instalación en su emplazamiento.
Vídeos oficiales del producto
Características
Especificaciones
| Marca | BrainCo |
|---|---|
| Modelo | Revo 3-21 V-Touch |
| Código de modelo de BrainCo | Revo 3 U21VT (Vision-based Tactile) |
| Dedos | 5 |
| Grados de libertad | 21, todos activos, cada uno accionado por su propio motor |
| Distribución de los GDL | Pulgar 5; índice, corazón, anular y meñique 4 cada uno |
| Accionamiento de las articulaciones | Totalmente de accionamiento directo, reversible |
| Rangos articulares del pulgar | Abducción/aducción CMC 0–110°, rotación CMC (oposición) 0–105°, flexión CMC 0–75°, flexión MCP de −10° a 90°, flexión IP de −20° a 90° |
| Rangos articulares de los dedos | Flexión MCP de −5° a 90°, PIP de −10° a 90°, DIP de −20° a 90°; abducción/aducción: índice de −10° a 30°, corazón de −20° a 25°, anular de −25° a 20°, meñique de −30° a 10° |
| Dimensiones totales | 216 × 108 × 50 mm |
| Peso | A confirmar en el presupuesto |
| Fuerza de agarre activa máxima | ≥ 100 N |
| Fuerza máxima de pinza en la punta del dedo | ≥ 25 N |
| Carga de toda la mano | 20 kg |
| Carga con cuatro dedos | 5 kg |
| Repetibilidad de posición | 0,1° |
| Tiempo de apertura a cierre de una articulación | 0,33 s |
| Diámetro de agarre | 10–150 mm |
| Cobertura de agarres | Puntuación máxima en la prueba de oposición de Kapandji; 33 patrones de agarre (taxonomía GRASP de Feix) |
| Detección táctil | Matriz piezorresistiva en toda la palma y detección visuotáctil en las puntas de los dedos |
| Puntos de detección en la palma | 336 |
| Marcadores visuotáctiles | 2000 |
| Rango de fuerza táctil | 0–20 N |
| Resolución de fuerza táctil | 0,01 N |
| Frecuencia de muestreo táctil | 100 Hz |
| Conector de datos táctiles | Conector de expansión VBTS independiente |
| Sensores integrados | IMU y sensor de temperatura en la placa base |
| Interfaces de comunicación | EtherCAT, CAN FD, RS-485 (Modbus RTU, 5 Mbps por defecto) |
| Frecuencia de control de las articulaciones | 500 Hz |
| Modos de control | Control de posición, fuerza-posición MIT, corriente, admitancia e impedancia |
| Tensión de alimentación | 16–85 V (se recomienda una fuente estable de 24 V CC de más de 100 W) |
| Corriente máxima | 10 A a 24 V |
| Conector de alimentación | XT30 |
| Lado de la mano | Izquierda o derecha; indique el lado al hacer el pedido |
| ID de dispositivo predeterminado (RS-485) | 126 la mano izquierda, 127 la mano derecha |
| SDK | Python y C/C++ para Linux y Windows; controlador para ROS 2 Humble con ros2_control |
| Modelos de simulación | URDF (ROS 1/2), MJCF (MuJoCo) y USD (Isaac Sim) |
| Actualizaciones de firmware | Inalámbricas (OTA) |
| Resistencia | Articulaciones principales clasificadas para 1 000 000 de ciclos de flexión; probada frente a caídas, vibraciones, carga, temperatura y niebla salina |
| Montaje en el robot | A confirmar en el presupuesto |
Sectores
Preguntas frecuentes
La mano diestra BrainCo Revo 3-21 V-Touch (U21VT) tiene un precio de SAR 134,750 en su mercado.
Tacto basado en la visión. Las puntas de los dedos captan imágenes de su superficie de contacto mediante 2000 marcadores visuotáctiles para registrar la textura y el deslizamiento, mientras una matriz piezorresistiva de 336 puntos cartografía la presión en toda la palma de 0 a 20 N con una resolución de 0,01 N.
La Touch tiene una matriz piezorresistiva de 451 puntos y no tiene puntas de dedo visuotáctiles. La V-Touch utiliza una matriz de 336 puntos en la palma y añade detección visuotáctil en las puntas de los dedos; las articulaciones, la fuerza y las interfaces son las mismas.
Veintiuno, todos activos y accionados directamente por su propio motor reversible: cinco en el pulgar y cuatro en cada dedo.
Objetos de 10 mm a 150 mm de diámetro, con al menos 100 N de agarre y 25 N de pinza. Carga 20 kg con toda la mano o 5 kg con cuatro dedos.
Por EtherCAT, CAN FD o RS-485 a 500 Hz y 16–85 V, con un conector aparte para los datos táctiles. BrainCo fabrica manos izquierdas y derechas; indique el lado al hacer el pedido, y el montaje en su robot se confirma con el presupuesto.
