- Akustische Bildgebung mit 128 Kanälen Digitale MEMS-Mikrofone bilden Schall von 2 kHz bis 65 kHz ab.
- Teilentladungen und Gaslecks Ihre beiden ausgewiesenen Anwendungen sind das Aufspüren von Teilentladungen und die Ortung von Gaslecks.
- Messung von 0,5 m bis 50 m Die Kamera arbeitet aus kurzer Distanz bis hinaus auf 50 m.
- Full-HD-Video Ein festes 3,9-mm-Objektiv mit 64° Sichtfeld zeichnet in 1920 × 1080 auf, gestreamt über RTSP.
- Strom und Daten vom Roboter Sie wird mit DC 12–24 V versorgt und überträgt Daten über Ethernet; Bildgebung und Steuerung erfolgen per Software.
- Kompakt, IP55 oder höher Das Gehäuse misst 135 × 135 × 48 mm und wiegt unter 800 g.
Beschreibung

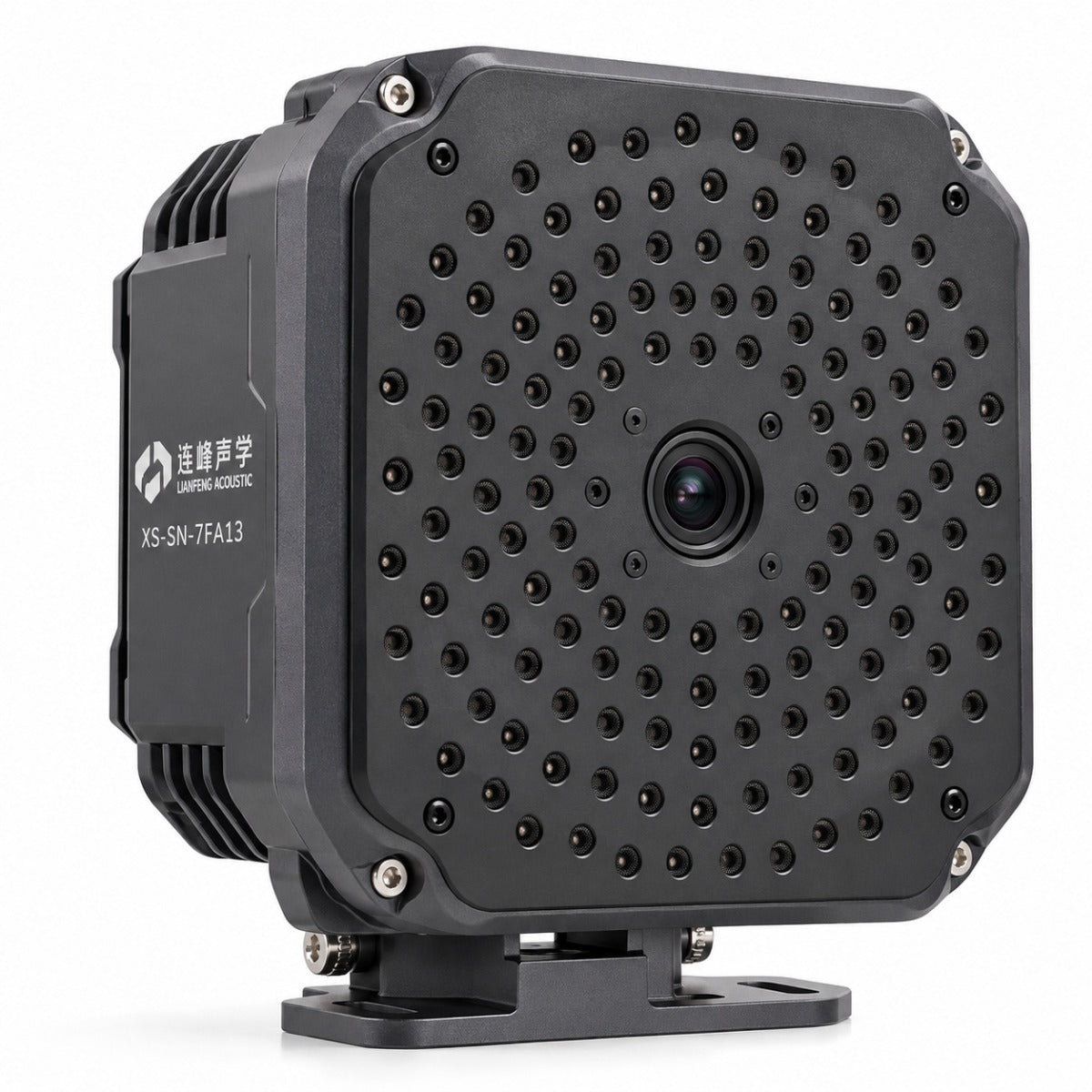

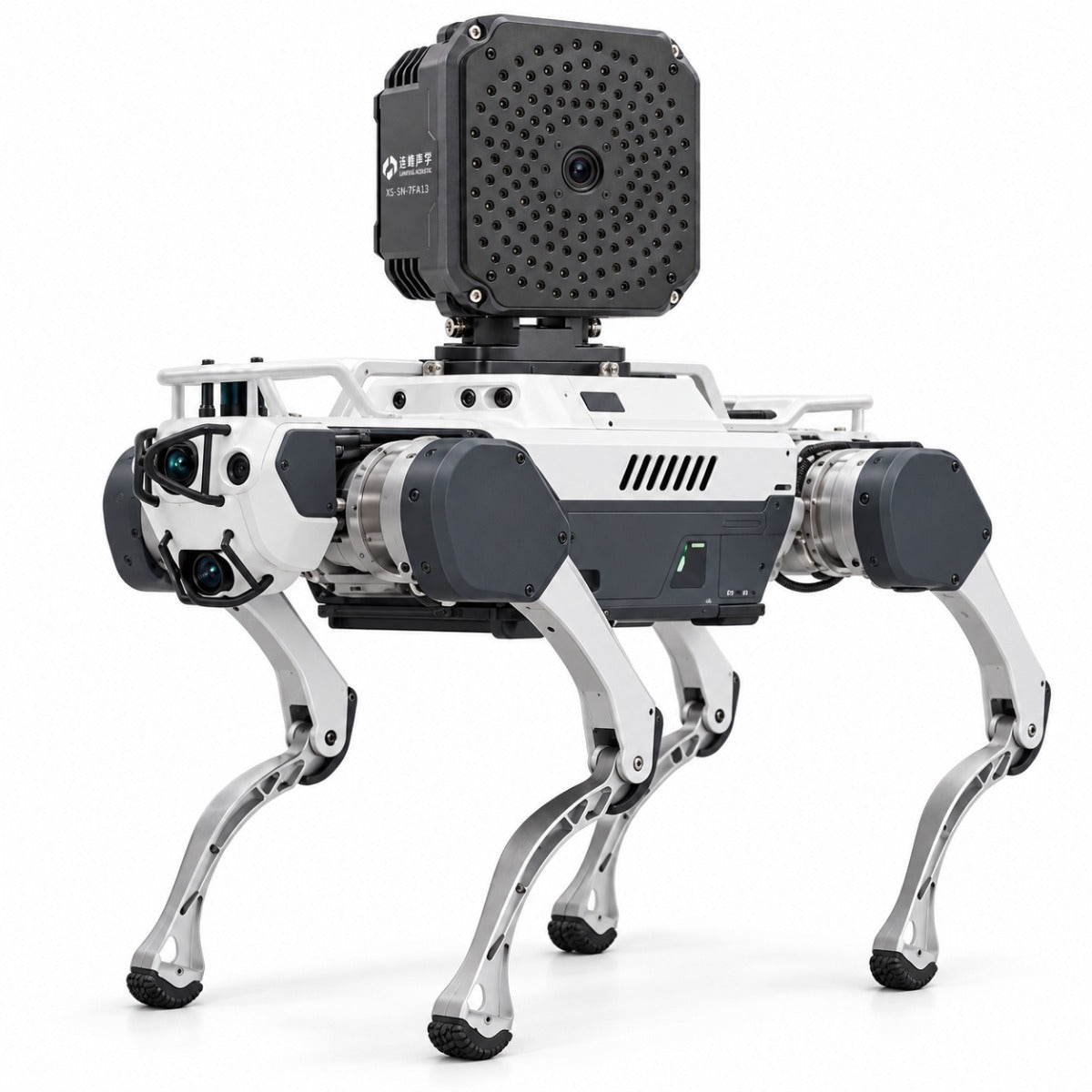

Die Lianfeng Acoustic XS-SN-7FA13 ist eine akustische Bildgebungskamera, mit der ein Vierbeiner Deep Robotics X30 oder LYNX M20 Fehler an ihrem Geräusch erkennt. Sie ist ein Zubehörteil, kein Roboter: Der Vierbeiner auf den Fotos ist separat zu erwerben. Ihre beiden ausgewiesenen Anwendungen sind die Erkennung von Teilentladungen und von Gaslecks. Beide erzeugen Schall, oft oberhalb des menschlichen Hörbereichs, und das Bildgebungsband der Kamera reicht bis 65 kHz.
Ein Array aus 128 Kanälen mit digitalen MEMS-Mikrofonen bildet Schall zwischen 2 kHz und 65 kHz ab, bei einem Mikrofon-Frequenzgang von 20 Hz bis 96 kHz und einem Sensor-Dynamikbereich von 30 dB bis 120 dB. Sie misst in Entfernungen von 0,5 m bis 50 m. Eine eingebaute Kamera mit festem 3,9-mm-Objektiv und 64° Sichtfeld zeichnet Video in 1920 × 1080 auf.
Am Roboter bezieht sie Strom und Daten vom X30 oder M20. Bildgebung und Steuerung laufen über Software, die Daten über Ethernet und der Videostream über RTSP; über den Controller des Roboters wird sie nicht bedient. Die Eingangsspannung beträgt DC 12–24 V.
Das Gehäuse misst 135 × 135 × 48 mm, wiegt unter 800 g und erfüllt IP55 oder höher. Unter den Payloads für X30 und M20 ist dies diejenige, die hört statt sieht; kombinieren Sie sie mit einem Kamera-Payload, wenn Ihre Inspektionsrunden beides brauchen.
Wichtigste Fähigkeiten
- Akustische Bildgebung mit 128 Kanälen: Digitale MEMS-Mikrofone bilden Schall von 2 kHz bis 65 kHz ab.
- Teilentladungen und Gaslecks: Ihre beiden ausgewiesenen Anwendungen sind das Aufspüren von Teilentladungen und die Ortung von Gaslecks.
- Messung von 0,5 m bis 50 m: Die Kamera arbeitet aus kurzer Distanz bis hinaus auf 50 m.
- Full-HD-Video: Ein festes 3,9-mm-Objektiv mit 64° Sichtfeld zeichnet in 1920 × 1080 auf, gestreamt über RTSP.
- Strom und Daten vom Roboter: Sie wird mit DC 12–24 V versorgt und überträgt Daten über Ethernet; Bildgebung und Steuerung erfolgen per Software.
- Kompakt, IP55 oder höher: Das Gehäuse misst 135 × 135 × 48 mm und wiegt unter 800 g.
Kauf über Robotix Market
Dieses Gerät wird neu über etablierte Vertriebswege bezogen und weltweit mit der vollen Herstellergarantie geliefert. Der technische Support wird mit dem Servicenetz des Herstellers abgestimmt. Einsatzumfang, Konfiguration und Verantwortlichkeiten für die Inbetriebnahme werden im Rahmen des Angebots vereinbart — der Produktpreis umfasst keine Installation vor Ort.
Funktionen
Technische Daten
| Marke | Lianfeng Acoustic |
|---|---|
| Modell | XS-SN-7FA13 |
| Produkttyp | Akustische Bildgebungskamera (Payload-Zubehör) |
| Kompatibel mit | Vierbeinige Roboter Deep Robotics X30 und LYNX M20 (Roboter nicht im Lieferumfang) |
| Integration | Roboter: Strom und Daten; Controller: keine; Software: Bild und Steuerung |
| Kanäle | 128 |
| Sensortyp | Digitales MEMS-Mikrofon |
| Sensor-Dynamikbereich | 30 dB bis 120 dB |
| Bildgebungs-Frequenzband | 2 kHz bis 65 kHz |
| Mikrofon-Frequenzgang | 20 Hz bis 96 kHz |
| Messentfernung | 0,5 m bis 50 m |
| Anwendungen | Erkennung von Teilentladungen, Erkennung von Gaslecks |
| Kamera-Brennweite | Fest, 3,9 mm |
| Sichtfeld der Kamera | 64° |
| Videoauflösung | 1920 × 1080 |
| Video-Übertragungsprotokoll | RTSP |
| Datenübertragung | Ethernet |
| Stromversorgung | DC 12 V bis 24 V |
| Abmessungen | 135 mm × 135 mm × 48 mm |
| Gewicht | Unter 800 g |
| Schutzart | IP55 oder höher |
Branchen
Häufig gestellte Fragen
Für die Vierbeiner Deep Robotics X30 und LYNX M20. Der Roboter ist separat zu erwerben, und die Passung zu Ihrem Gerät wird mit dem Angebot bestätigt.
Ihre ausgewiesenen Anwendungen sind die Erkennung von Teilentladungen und von Gaslecks. Sie bildet Schall zwischen 2 kHz und 65 kHz mit 128 MEMS-Mikrofonen ab.
Aus 0,5 m bis 50 m Entfernung.
Sie wird mit DC 12–24 V versorgt und tauscht Daten über Ethernet mit dem Roboter aus. Das Video wird in 1920 × 1080 über RTSP gestreamt, und Bildgebung und Steuerung laufen über Software statt über den Controller des Roboters.
Sie erfüllt IP55 oder höher, in einem Gehäuse mit 135 × 135 × 48 mm und unter 800 g Gewicht.
Die Deep Robotics X30 / M20 Lianfeng XS-SN-7FA13 Akustikkamera kostet in Ihrem Markt SAR 54,990.
